Как подобрать цоколь для топочного автомата?
При подборе такого аксессуара, как цоколь для топочного автомата главное правило – ориентироваться на точную модель менеджера горения, а не только на марку горелки. Цоколь не универсален, он рассчитан на определенные габариты блока, количество контактов и схему подключения.

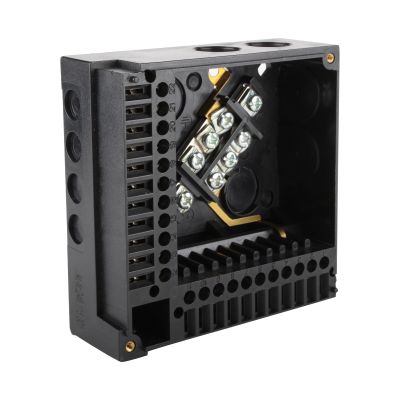

Первый шаг – определить производителя и серию автомата. Например, для широкого ряда Siemens используются цоколи AGK11. Он подходит для автоматов линеек LOA, LGD, LMG, LME, LGB а также LMO и LGA. Цоколь имеет 12 контактов для соединения, отдельные контакты нейтрали и заземления, а также вспомогательные контакты 31 и 32.
У Honeywell Satronic применяются другие решения: для линеек TF, MMx (MMI, MMG), Dxx (DKG, DKO) используются цоколи S98 или 75330. Поэтому важно сверить обозначение самого автомата с каталогом производителя.
Второй критерий – количество и назначение контактов. Важно, чтобы совпадала не только их численность, но и схема электрических соединений. Ошибка может привести к неправильному подключению клапанов, трансформатора розжига, датчика пламени или других элементов горелки.
Третий момент – комплектация. Некоторые цоколи поставляются с кабельными вводами или требуют дополнительной планки. Например, для Siemens AGK11 применяются держатели кабелей AGK65 и AGK66.
Для Brahma подбор также выполняется по конкретному артикулу: например, цоколь 18210094 предназначен для ряда автоматов, включая CM191N.2.
